Бронесталь: твердість, товщина, класи захисту та вибір

Два листи бронесталі з однаковою твердістю й товщиною можуть показати різний результат на випробуваннях. Балістичний захист не зводиться до одного параметра. Його визначають тип загрози, стандарт, за яким цю загрозу описано, конструкція виробу, марка сталі та підтвердження випробуваннями. Нижче розбираємо, як пройти шлях від вимог замовника до конкретної марки й товщини листа і яких помилок при цьому уникати.

Що таке бронесталь і чим вона відрізняється від звичайної високоміцної сталі

Броньована, або броньова сталь — це листова сталь, загартована з відпуском, яку виробник розробляє й контролює саме під балістичне, осколкове та вибухове навантаження. Від високоміцної конструкційної сталі її відрізняє не лише вища твердість. Для бронесталі виробник гарантує стабільні властивості по площі й товщині листа, жорсткіше контролює хімічний склад і домішки, а балістичну стійкість підтверджує випробуваннями за визнаними методиками. Високоміцна сталь розрахована на статичні та циклічні навантаження в конструкції, бронесталь — на локальний високошвидкісний удар.

Твердість HBW, міцність і ударна в’язкість

Твердість бронесталі вимірюють за Брінеллем (HBW, EN ISO 6506-1). Вона відповідає за опір проникненню: чим твердіша сталь, тим активніше вона руйнує або деформує засіб ураження. Міцність на розрив і границя плинності показують, яке напруження метал витримує до пластичної деформації та руйнування. Ударна в’язкість (KV, Дж, для бронесталей зазвичай при −40 °C) описує здатність поглинати енергію без крихкого руйнування. Зі зростанням твердості в’язкість, як правило, падає, тому основні характеристики бронесталі завжди є компромісом.

Балістична стійкість як властивість системи, а не лише листа

Сертифікат на броньований лист описує матеріал, а стандарт захисту оцінює виріб. Результат залежить від кута встановлення панелі, стиків і зварних швів, кріплень, зазорів, додаткових шарів. Тому клас захисту присвоюють конкретній конфігурації, випробуваній за конкретною методикою, а не марці сталі як такій.

Від чого залежить балістична стійкість бронесталі

• Твердість і в’язкість — визначають, як сталь протидіє проникненню і чи не розтріскається від удару.
• Товщина — підвищує опір проникненню, але пропорційно збільшує масу.
• Тип загрози — кулі, уламки та вибухова хвиля навантажують лист принципово по-різному.
• Кут зустрічі — похиле розташування панелі збільшує шлях засобу ураження в металі.
• Багатократні влучання — критичні для техніки та стаціонарних споруд; надтверді марки тут вразливіші до розтріскування.
• Геометрія й технологія виробу — шви, отвори, радіуси гнуття, зона термічного впливу.
• Якість металу — рівномірність твердості, відсутність розшарувань і внутрішніх дефектів.

Яку твердість бронесталі вибрати: 400, 450, 500, 550, 600+ HBW

Клас твердості — перший фільтр, а не остаточна відповідь. Таблиця показує загальні закономірності; можливості конкретної марки визначають її datasheet і випробування.

Бронесталь 500 HB недарма вважають базовим класом: вона закриває більшість завдань без крайнощів. Далі логіка проста. Чим більше в конструкції гнуття, зварних вузлів і вимог до багатократних влучань, тим важливіша в’язкість. Чим жорсткіше обмеження маси і простіша геометрія панелі, тим більше сенсу в 550–600+ HBW.

Товщина бронесталі та рівень захисту: чому немає універсальної формули

Таблиці «X мм = клас захисту» вводять в оману. Однакову стійкість можуть дати тонший лист вищої твердості і товщий лист нижчої. Той самий лист може пройти випробування під одним кутом і не пройти під іншим. До того ж методики різних стандартів відрізняються засобом ураження, швидкістю, дистанцією та кількістю влучань.

Коректне джерело товщини бронесталі — сертифіковані або випробувані конфігурації виробника сталі чи виробника броньованого виробу. Орієнтовні значення з datasheet не замінюють випробувань, які вказують у замовленні. Якщо даних під ваш сценарій немає, товщину підбирають розрахунково-експериментально й підтверджують на зразках. І не варто забувати про масу: кожен міліметр сталі додає близько 7,85 кг на квадратний метр панелі.

Стандарти балістичного захисту: STANAG 4569, VPAM, EN 1522 та EN 1063

Коли говорять про «класи бронесталі», здебільшого мають на увазі класи балістичного захисту виробу за певним стандартом. Основні з них мають різні сфери застосування:

• STANAG 4569 — стандарт НАТО щодо захисту екіпажів логістичних і легкоброньованих машин. Визначає рівні 1–6 для кінетичних і осколкових загроз та окремі рівні протимінного захисту; методики випробувань описано в AEP-55.
• VPAM — система стандартів німецької асоціації випробувальних лабораторій. Базовий документ APR 2006 задає класи PM 1–14, а окремі настанови застосовують його до виробів: BRV — для броньованих транспортних засобів, BSW — для стін, вікон і дверей.
• EN 1522 (вимоги) разом з EN 1523 (методика) — кулестійкість вікон, дверей, ролет і жалюзі. Класи FB1–FB7 для куль і FSG для рушниці.
• EN 1063 — кулестійке скління, класи BR1–BR7 і SG1–SG2. Для сталевих рішень він важливий, коли виріб поєднує непрозорі панелі зі склом і весь контур має відповідати одному рівню захисту.

Чому класи різних стандартів не можна прирівнювати один до одного без застережень

Стандарти розрізняються набором засобів ураження, швидкістю, дистанцією, кутом, кількістю і схемою влучань, а також критерієм «пройдено» — наприклад, чи допускається відкол із тилової поверхні. Тому таблиці відповідності між FB-, BR-, PM-класами та рівнями STANAG годяться лише як орієнтир. У технічному завданні вказують конкретний стандарт і клас, а не «аналог». Особливо це стосується BR6 і BR7: класи скління не переносяться автоматично на сталеві панелі.

Де застосовується бронесталь

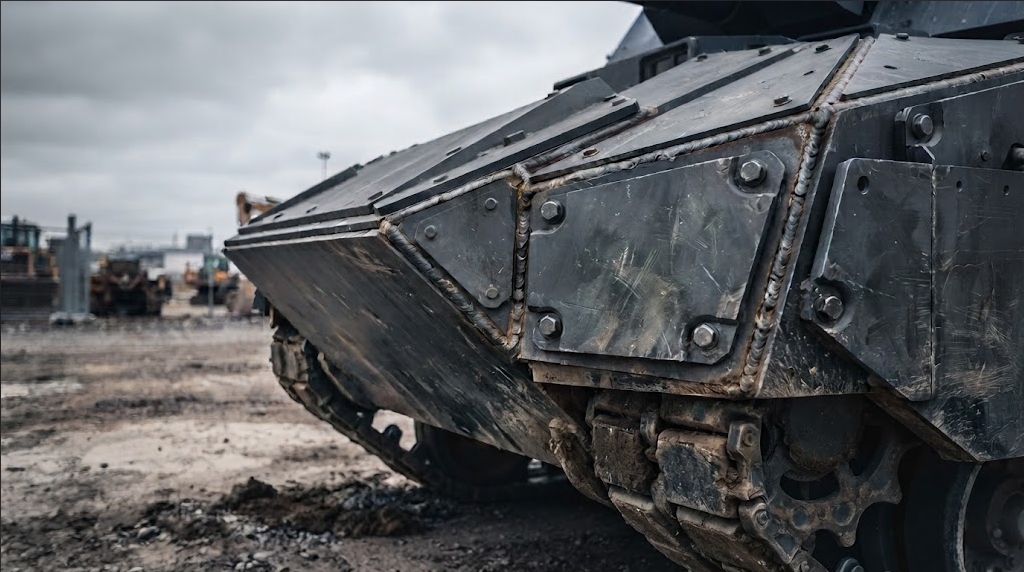

• Бронесталь для бронетехніки та військових спецмашин — корпуси, днища, навісні модулі.
• Сталь для бронювання автомобілів — інкасаторський, службовий і дипломатичний транспорт.
• Захисні кабіни та модулі для спецтехніки й промислових об’єктів.
• Бронесталь для захисних конструкцій — блокпости, укриття, периметри, об’єкти критичної інфраструктури.
• Банківські сховища, каси, кулестійкі двері та ролети.
• Спеціальні промислові рішення — захисні екрани й кожухи обладнання.

читайте також в статті  “Світовий ринок бронесталі до 2035 року”

Як вибрати бронесталь для конкретного проєкту

1. Загроза. Від чого захищаємо, з якого боку, чи потрібна стійкість до багатократних влучань і вибуху.
2. Стандарт. За яким стандартом і класом замовник прийматиме виріб.
3. Конструкція. Кути, стики, кріплення, обмеження маси та габаритів.
4. Марка і товщина. Підбір за даними виробника сталі та вже випробуваними конфігураціями.
5. Технологічність. Чи витримає обрана твердість гнуття, зварювання, отвори, передбачені кресленням.
6. Підтвердження. Випробування зразка готового виробу в акредитованій лабораторії.

Якщо конструкція ще не зафіксована, розумно одразу замовляти бронедеталі за кресленнями: розкрій і обробку тоді узгоджують з технологічними обмеженнями марки, а не виправляють після.

Марки бронесталі в асортименті Hard Steel Industry

У Hard Steel представлена бронесталь європейського виробництва кількох металургійних концернів. Кожна лінійка — це захисна сталь із власним діапазоном твердості, товщин і допусків, тому для одного проєкту зазвичай розглядають дві-три альтернативи.

Детальні характеристики, datasheet і доступні формати кожної балістичної сталі — на сторінках лінійок.

Різання, свердління, гнуття та зварювання бронесталі

Бронесталь отримує властивості під час гартування й відпуску, тому будь-яка операція, що нагріває метал, може їх погіршити. Загальні принципи такі:

• Різання бронесталі. Тонкі листи переважно ріжуть лазером, товсті — плазмою; гідроабразивне різання не створює зони термічного впливу. Газове різання товстих листів потребує підігріву і контрольованого охолодження.
• Свердління і фрезерування. Твердосплавний інструмент, жорстке закріплення, знижені швидкості різання. Для 600+ HBW механічна обробка суттєво ускладнюється.
• Гнуття. Холодне, з радіусами не менше вказаних у datasheet; кромку після термічного різання часто рекомендують зашліфувати. Для найтвердіших марок холодне гнуття може бути не допущене.
• Зварювання бронесталі. Низьководневі зварювальні матеріали, контроль попереднього підігріву та міжпрохідної температури. Шов і зона термічного впливу м’якші за основний метал — це закладають у конструкцію.
• Нагрів. Перевищення температури відпуску (для марок 500–600 HBW — зазвичай близько 150–200 °C) знижує твердість і балістичну стійкість.

Конкретні режими беруть лише з datasheet і рекомендацій виробника для відповідної марки й товщини.

Що перевірити перед замовленням

• Сертифікат EN 10204 3.1 на партію — з фактичними результатами хімічного аналізу, твердості та механічних випробувань.
• Виробника, марку і відповідність datasheet.
• Номер плавки чи партії та маркування на листі — для простежуваності.
• Протоколи балістичних випробувань, якщо їх вимагає ТЗ, і стандарт, за яким їх проведено.
• Товщину, допуски, формат і площинність — броньовий лист має відповідати кресленню без підгонки.
• Схему розкрою та припуски на обробку.
• Технологічні вимоги (гнуття, зварювання, отвори), узгоджені з обмеженнями марки.

FAQ

Чим бронесталь відрізняється від зносостійкої сталі?

Обидві можуть мати 450–500 HBW, але зносостійка сталь розрахована на тривале абразивне зношування, а бронесталь — на короткий високошвидкісний удар. Для бронесталі виробник гарантує в’язкість і однорідність властивостей та підтверджує стійкість балістичними випробуваннями. Тому замінювати її зносостійкою сталлю в захисних конструкціях не можна.

Чи можна визначити клас захисту лише за твердістю HBW?

Ні. Клас захисту присвоюють виробу за результатами випробувань за конкретним стандартом. На результат впливають товщина, в’язкість, кут, конструкція і схема влучань. Сталі різної твердості можуть забезпечити один клас, а однакова твердість не гарантує однакового результату.

Що означає сертифікат EN 10204 3.1 для бронесталі?

Це документ контролю, який видає виробник і підтверджує незалежний від виробничого підрозділу представник. Він містить фактичні результати випробувань саме тієї партії, яку ви отримуєте, і дає змогу простежити лист до плавки.
