Завдяки використанню технології Hard from Edge to Edge зносостійкі вироби Miilux гарантують найвищу якість і термін служби.
Загальний опис продукції
Броньова сталь з високою твердістю та стійкістю до балістичного пробиття.
Захист 500 – постачається товщиною від 4,00 до 40,00 мм та твердістю від 480 до 560 HBW.
Стан термічної обробки
Загартовано.
Захист 500 не підходить для вторинної термічної обробки користувачем.
Допуски
Стандарти EN 10029 або EN 10051 застосовуються для допусків розмірів. Гарантовано допуск товщини класу C за стандартом EN 10029.
Застосування допуску товщини відповідає звуженому допуску товщини Miilux, який є більш обмежувальним, ніж EN 10029 класу C.
Допуски EN 10029 класу N, сталь типу H гарантовані для площинності.
Стан поверхні
Гарантія на поверхневі дефекти надається за стандартом EN 10163-2 (клас B, підклас 3).
Поверхня сталевих пластин обробляється піскоструминним способом відповідно до стандарту ISO 8501-1 Sa 2½.
Якщо не зазначено інше, на продукцію Miilux наноситься заводська ґрунтовка, спеціально розроблена для забезпечення дуже високої швидкості зварювання та різання після піскоструминної обробки, з дуже низькою пористістю зварювання та дуже низькою швидкістю горіння у зворотній зоні.
Заводська ґрунтовка захищає конструкцію від атмосферної корозії під час зберігання. Вона наноситься товщиною 15-25 мікрон (ці значення вказані для гладкої тестової панелі). Використовуваний тип фарби має характеристики, придатні для процесів зварювання та різання.
Маркування виконується за допомогою перфоратора.
Маркування виконується фарбою.
Сертифікат продукції
Сертифікація проводиться відповідно до норми EN 10204.
Результати випробувань надаються англійською та/або турецькою мовами відповідно до EN 10204-3.1.
Для сертифікатів випробувань EN-10204-3.2 це слід вказати під час замовлення.
Розміри та умови поставки
Продукція Miilux постачається з максимальною шириною 2500 мм та максимальною довжиною 8000 мм. Запити на спеціальні розміри слід обговорювати на етапі замовлення.
Шляхом обговорення на етапі замовлення, продукція Miilux може постачатися як комплектуючі, нарізані готовими до складання відповідно до запиту замовника.
Запити на Protection 500 інших розмірів слід обговорювати під час замовлення.
Ультразвукове тестування
Його можна проводити відповідно до стандарту EN ISO 10160. Зверніться до відділу продажів Miilux на етапі замовлення, щоб дізнатися про клас застосування.

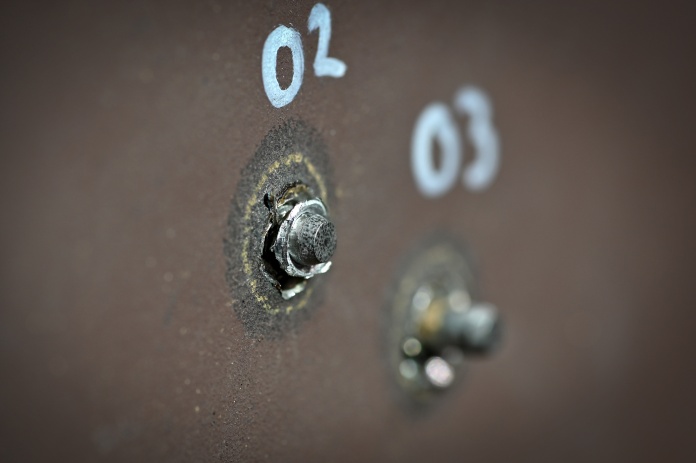

Балістичні характеристики
Балістичні випробування Miilux Protection 500 були проведені відповідно до норм EN 1522, VPAM, STANAG 4569 та стандартів MIL-DTL і відповідають їхнім вимогам.
Звужені допуски товщини Miilux
| Товщина листа (mm) | Допуски (mm) |
|---|---|
|
4 – 8
|
– 0.0 + 0.60*
|
| 6 – 7.99 | – 0.0 + 0.80** |
| 8 – 14.99 | – 0.0 + 0.90** |
| 15 – 40.00 | – 0.0 + 1.00** |
Інші товщини приймаються за умови узгодження.
* Лист з рулону (без обрізання краю)
** Лист (з обрізанням краю)
Хімічний склад сполуки (ківшовий аналіз)
| Якість сталі | Тип сталі | Товщина (mm) | C | Si | Mn | P | S | Cr | Ni | Mo | B |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Miilux Protection 500
|
Високотверда броньова сталь
(High Hardness Armor Steel) |
4,00-40,00
|
0,30
|
0,70
|
1,70
|
0,015 |
0,005
|
0,75 | 0,80 |
0,50
|
0,004
|
Типові балістичні характеристики
| Якість сталі | Товщина(mm) | *Межа плинності (Rp) 0,2 N/mm² | *Міцність на розтяг (Rm) N/mm² | *Подовження (A5%) | Вплив Charpy-V -40°C Joule (Min.) | Діапазонів твердості (HBW) | **CEV |
|---|---|---|---|---|---|---|---|
|
Miilux Protection 500
|
4.00-40.00 | 1300 |
1600
|
8 | 17 |
480-560
|
0.70
|
*Це типові значення **CE = C + [Mn/6] + [(Cr + Mo + V) /5] + [(Ni + Cu) /15]
Випробування на твердість за Брінеллем застосовується до кожної броньової сталі відповідно до принципів EN ISO 6506-1. Якщо товщина вимірювальної області твердості менша за 4,75 мм, використовується метод вимірювання 5/750 HBW. Для інших товщин використовується метод 10/3000 HBW.
Випробування на твердість проводяться на обробленій поверхні на глибині 0,50–1,00 мм від поверхні броньової сталі.
Випробування на ударний удар з V-подібним надрізом за Шарпі застосовується у перпендикулярному та паралельному напрямках до напрямку прокатки у всіх виливках та товщині* відповідно до принципів EN ISO 148-1.
Для виробів номінальної товщини меншої за 11,00 мм використовуються зразки меншого розміру. Визначене мінімальне значення ударного удару потім пропорційне площі поперечного перерізу випробуваного зразка. (*при замовленні товщиною 6,00 мм та товстішою броньової сталі)
Типові балістичні характеристики
| Рівень балістичного захисту | Товщина випробувальної пластини (номінальна) | Тип зброї | Калібр (мм) | Тип боєприпасів | Вага боєприпасів (гр) | Відстань стрільби (м) | Швидкість боєприпасів V2,5 (м/с) |
|---|---|---|---|---|---|---|---|
| EN 1522 FB5 | 6.50 | Tüfek | 5,56×45 | SS109 (M855) | 4.0 | 10 | 950 ± 10 |
| EN 1522 FB6 | 6.50 | Tüfek | 7,62×51 | M80 Nato Ball | 9.5 | 10 | 830 ± 10 |
| EN 1522 FB7 | 14.50 | Tüfek | 7,62×51 | P80 Nato AP | 9.5 | 10 | 820 ± 10 |
| STANAG 4569 Level 1 | 6.00 6.00 9.00 |
Tüfek | 7,62×51 5,56×45 5,56×45 |
M80 Nato Ball SS109 (M855) M193 |
9.5 4.0 3.5 |
30 | 833 ± 20 900 ± 20 937 ± 20 |
| STANAG 4569 Level 2 | 12.50 | Tüfek | 7,62×39 | API BZ | 7.7 | 30 | 695 ± 20 |
| VPAM PM9 | 15.00 | Tüfek | 7,62×51 | P80 Nato AP | 9.7 | 10 | 820 ± 10 |
| STANAG 4569 Level 3 | 16.00 24.00 |
Tüfek | 7,62×54 R 7,62×51 |
B32 API AP (WC core) |
10.3 8.4 |
30 | 854 ± 20 930 ± 20 |
Вищезгадані випробування були проведені відповідно до норм EN 1522, VPAM та STANAG 4569. Miilux також проводила випробування з різними класами балістичних випробувань. (Приклад: стандартні випробування MIL-DTL).
Специфікації матеріалів
Переглянути або завантажити інформаційний лист для MIILUX PROTECTION 400 | 450 | 500 – (ENG)
